汽車工業應用解決方案

• 汽車零部件是整車不可缺少的一部分，汽車是產業發展的基礎。汽車零部件的質量直接決定著整車的質量。今年，全球汽車零部件行業將開始進入快速發展階段，目標是汽車零部件的生產。鏈條也在繼續上升。在汽車零部件（剎車片、制動鼓、發動機氣缸、離合器、齒輪、軸承等）的生產過程中，鑲塊是材料之外的重要刀具，它決定著公差和裝配精度。常用的材料有灰鑄鐵、淬火鋼、鋁等材料，維克刀具開發了多種材料CBN刀片，不同的零件使用不同的刀具材料。

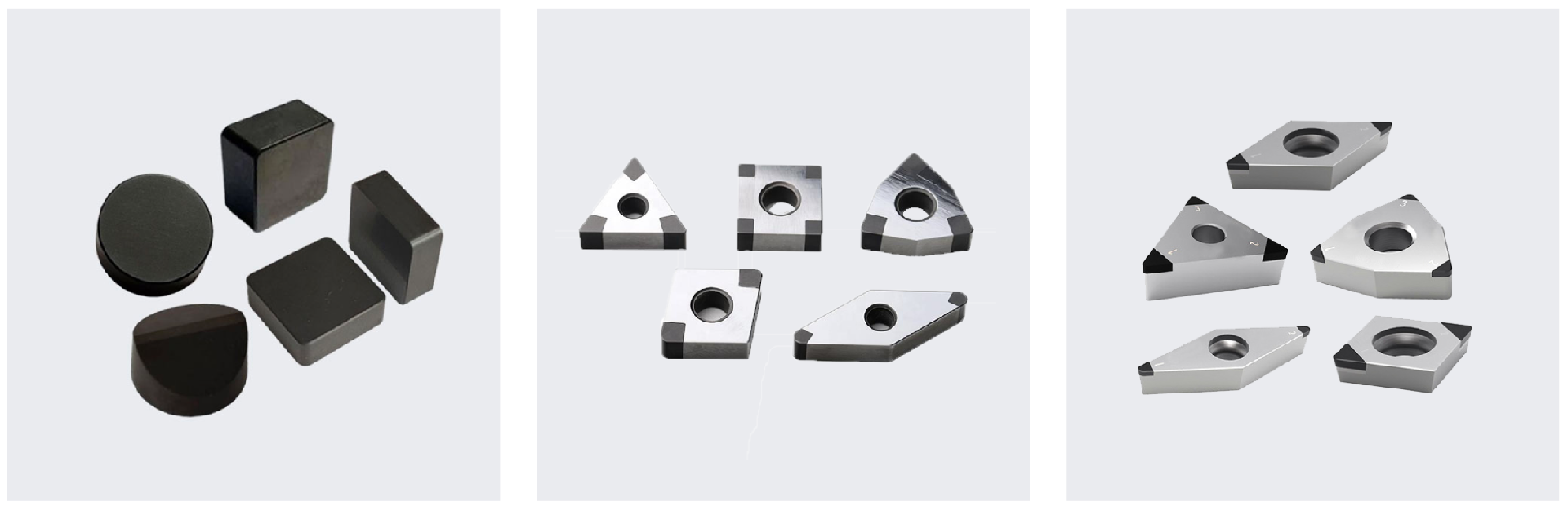

常用CBN刀片圖片:

• 加工案例

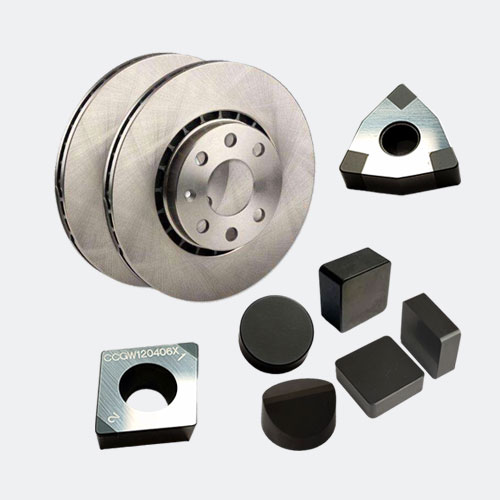

制動盤加工案例

制動盤的性能是汽車安全行駛的有力保障。制動盤作為汽車零部件的核心部件，是汽車很重要的安全部件。常用的制動盤材料為HT250和HT200。制動盤決定了汽車制動效果的質量。制動盤的加工工藝對光潔度和加工效率有較高的要求。汽車零部件的制造工藝不斷更新，對制動盤加工所用工具的精度、效率和壽命也提出了更高的要求。維克刀具推出了KBN400專用制動盤車削工具，使用單一工具提高生產效率。

• 加工條件：粗車、半精車

• 切削參數：ap=2.5mm，F(xiàn)r=0.2mm/r，Vc=1100m/min

• 切削方法：干切

• 由KBN400制成的CBN刀具實現了客戶滿意度，使用壽命提高了180%，效率提高了200%。

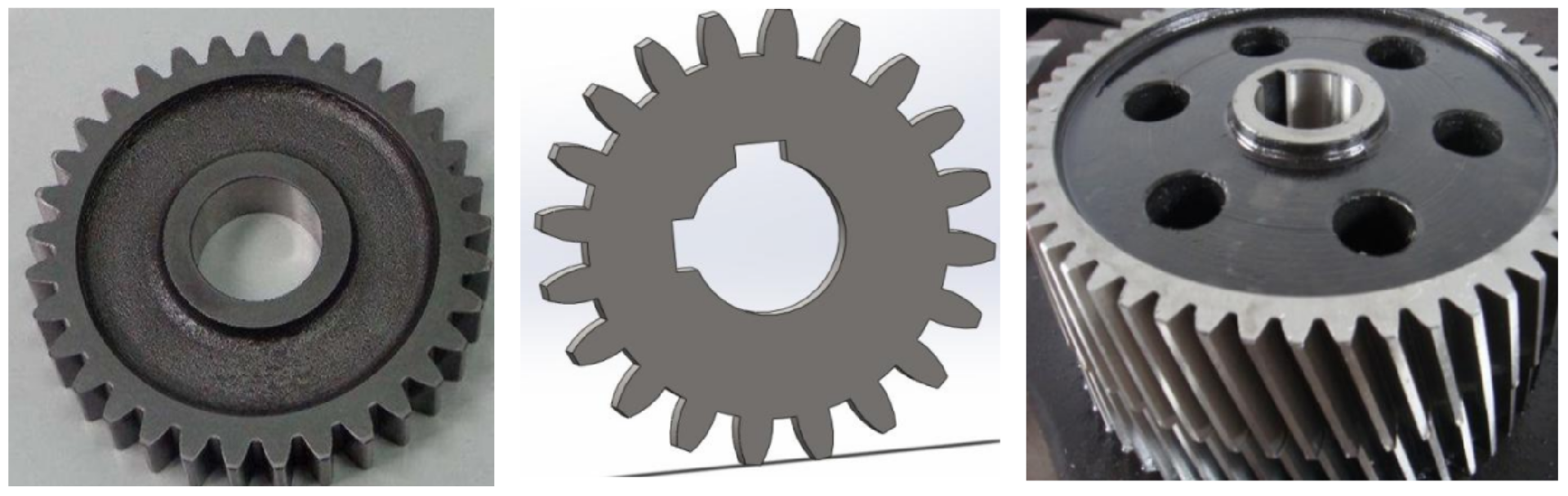

 齒輪加工刀具

• 齒輪是汽車變速器的重要組成部分。產品對齒輪的強度、精度和疲勞壽命有較高的要求。因此，對齒輪材料的要求很高，同時對工具的要求也增加了。常用的齒輪材料有：20CrMnTi、GCr15、42CrMo等。維克刀具公司開發了用于齒輪加工的KBN100和KBN200材料，分別用于加工齒輪端面、外圓、內孔和齒尖。




• 連續精加工齒輪內孔-KBN100

  加工部位：齒輪內孔

  工件材質：20CrMnTi，HRC58～62

  加工條件：連續切削

  所選刀具：KBN100 CNGA120404

  切削參數：Vc=180m/min，ap=0.15mm，F(xiàn)r=0.1mm/r

  優點：用于精加工齒輪的刀具壽命是陶瓷刀具的4倍，生產周期僅為陶瓷刀具的40%。




• 中等斷續精加工齒輪內孔-KBN150

  加工部位：齒輪內孔（帶鍵槽）

  工件材質：42CrMo，HRC60

  所選工具：KBN150 CCGW09T304

  切削參數：Vc=120m/min，ap=0.1mm，F(xiàn)r=0.05mm/r

  優點：刀具壽命是精加工齒輪用硬質合金刀具的8倍，生產周期僅為合金刀具的30%。

• 重型中斷精加工齒輪端面-KBN200

  工件名稱：齒輪（端面有組孔）

  工件材質：SCM420H，HRC45-48

  加工工藝：強斷續加工齒輪端面


  所選刀具：KBN200 CNGA120408


  切削參數：Vc=100m/min，ap=0.25mm，F(xiàn)r=0.05mm/r


  優點：用于精加工齒輪的刀具壽命是其他CBN刀具的兩倍，并且在斷續加工條件下不會發生故障，終達到正常磨損。

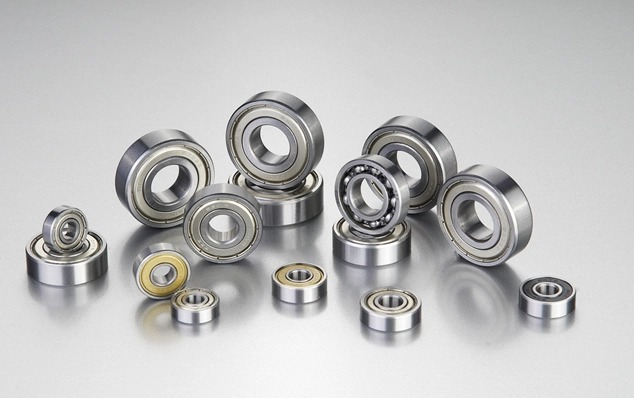

軸承加工刀具：

軸承的主要功能是支撐機械旋轉體，以降低設備傳動過程中機械載荷的摩擦系數。軸承是汽車傳動過程中固定和降低負載摩擦系數的部件。它是決定汽車傳動穩定性和噪聲的重要部件。它必須具有高硬度和耐磨性要求。這對加工工具來說是一個巨大的挑戰。使用維克刀具的KBN100刀具可有效確保加工精度和平滑度。

• 加工GCr15冶金軸承-KBN100



  工件名稱：冶金軸承

  工件材質：GCr15、HRC55-58

  所選刀具：KBN100 DNGA150408

  切割參數：Vc=140m/min，ap=0.3mm，F(xiàn)r=0.15mm/r

  優點：使用KBN100 CBN刀片加工冶金軸承的效率是陶瓷刀具的3倍，同時具有更多的切削刃，更經濟，降低了單個工件的刀具成本。

發動機加工刀具

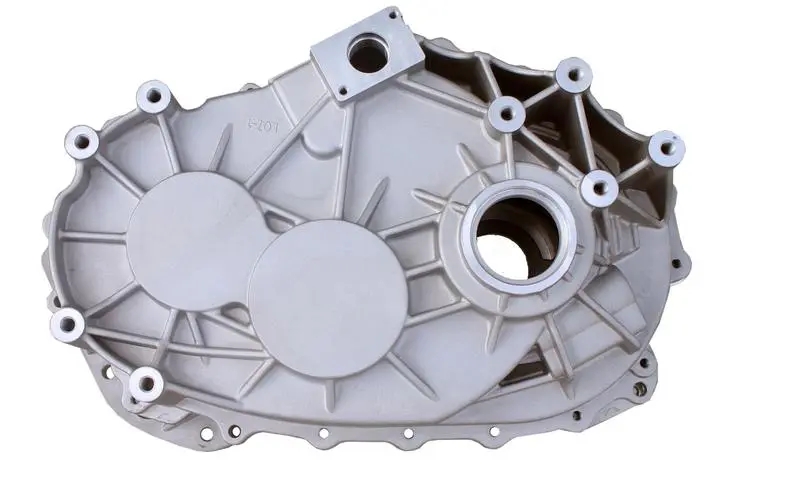

• 銑削灰鑄鐵齒輪箱殼體



  機床：美國臥式加工中心

  刀具牌號：維克刀具整體CBN刀片，KBN600

  線速度：900-1200m/min，F(xiàn)z：0.05-0.1mm/z；

  切削深度：精銑0.5mm，半精銑1.5mm。

  批準壽命：線速為900-1200m/min，整體CBN刀片KBN600的壽命為110-160分鐘（單邊）；半精銑可延長批準的使用壽命，加工工件數量至少為420件。由于使用非金屬粘合劑，CBN刀具壽命比常用的CBN刀片更長。

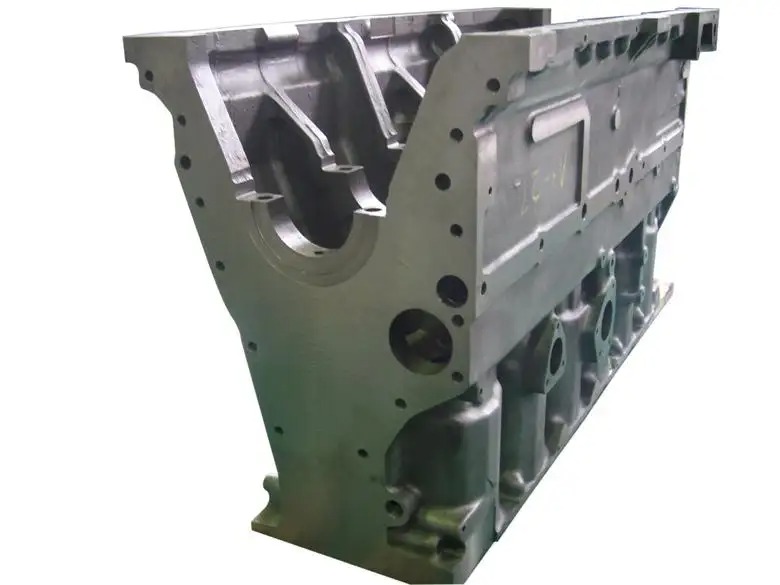

• 精銑發送機缸體



  加工零件：發動機缸體

  加工操作：精銑

  刀片型號：KBN600 SNEN090304

  切削參數：Vc=1500mm/min，F(xiàn)z=0.12mm/z，ap=0.3mm

  加工方法：干切

  加工效果：維克刀具KBN600銑削灰鑄鐵發動機缸體可獲得較高的表面光潔度，同時確保刀具壽命。
